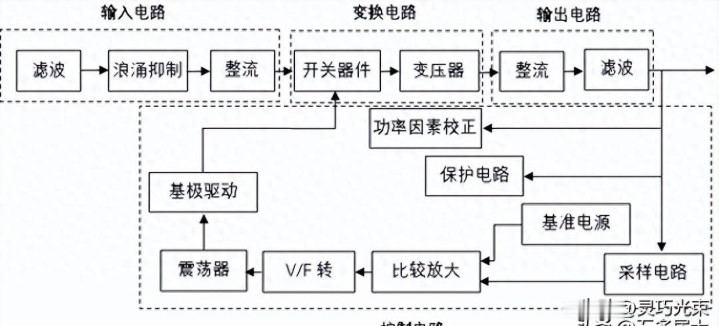

学习开关电源, 必须了解的基础构架是什么

开关电源学不会？理论堆成山，动手就懵圈，到底卡在哪一步？

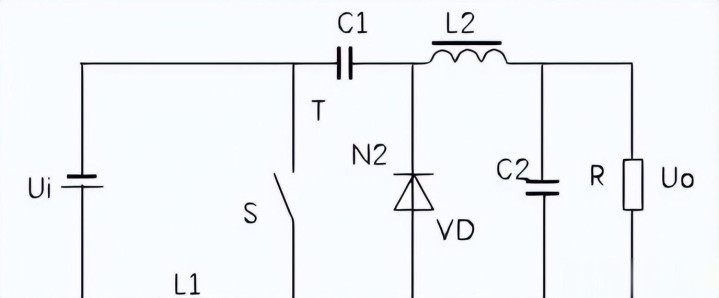

最近花了一个月，把开关电源从头到尾捋了一遍。不是看视频速成，也不是抄笔记，而是拆了三块坏掉的充电器板子，对照着波形图、元件脚位、芯片手册，一节一节地抠。发现以前不是没学，是学反了——先背拓扑名字，再记公式，最后连电感上电压为什么是负的都讲不清。

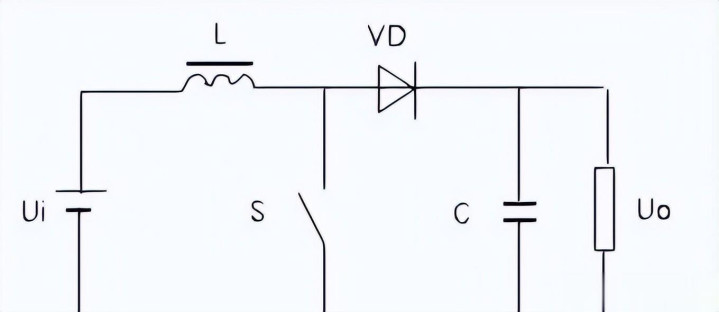

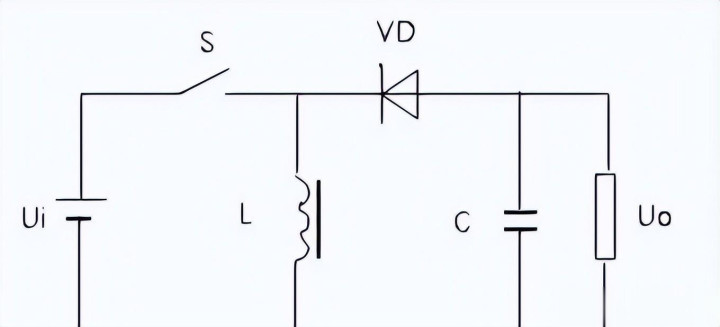

真正卡住我的，不是Boost怎么升压，而是为什么整流桥后面非得接个470μF的电解电容。查资料才知道，这玩意儿不是“滤波”这么轻飘飘两个字能带过的。电压一跌，电容放电补上；电流一冲，它又得扛着纹波发热。体积、寿命、ESR、低温特性全挤在这一个元件里。买便宜货？夏天用两个月鼓包漏液；买贵的？整机成本立刻涨两毛。

最让我愣住的是“驱动电路”这一块。课本说“给MOS管加栅极电压就行”，可实测发现，芯片输出的驱动信号一到MOS管G极，就歪了。用示波器一抓，米勒平台那段拖得老长，管子半开半关，发热发得烫手。后来才懂，驱动不是送个高电平过去就完事，得抢在dv/dt拉起来前把电荷送进去，还得防着关断时被电感反灌倒吸。驱动电阻选大了，关得慢；小了，又振荡。这哪是电路设计，这是和寄生参数拔河。

同步整流那块也踩了坑。换上MOS管代替肖特基二极管，理论上损耗降一半。结果一上电，副边MOS老是炸。拆开看，驱动芯片采样的是输出电容电压，但电感电流过零点比电压滞后，MOS关晚了，原边反激能量倒灌回来，直接击穿。原来不是芯片不行，是PCB走线长了5mm，延时多了30纳秒——刚好卡在死区时间外。

EMI滤波以前觉得是“加俩磁环完事”，拆开一台工控电源才发现，共模电感绕向反了，差模电容放在整流桥前还是后，Y电容容值差0.1nF，传导骚扰就超限3dB。安规不是纸上谈兵。爬电距离不够，做老化试验时PCB表面起碳痕；Y电容接地没接在初级地，漏电流直接超标。这些细节不亲自焊、不实测、不烧板子，光看PDF永远是隔着玻璃摸鱼。

PFC电路一开始觉得多余，输入220V不就直接整流？后来用功率计测了自家手机充电器，空载功耗0.4W，待机一星期省不了几度电。但电网侧真正在意的，是电流波形和电压不同步——那叫“无功”，会占变压器容量，加重线路发热。厂家加PFC不是为了你省电，是怕供电局查表罚款。

反激电源里那个RCD吸收电路，教科书说“吸收尖峰”，我拆开五六个电源，发现R值从10Ω到100Ω都有，C从1nF到4.7nF不等，D有的用FR107，有的用UF4007。参数没标准，全靠调试。调小了，MOS管DS电压冲到800V，快顶到极限；调大了，R发热烫手，效率掉两个点。原来所谓“设计”，就是把理论边界值往里缩，留出温升、老化、批次差异的余量。

变压器绕制更是黑盒。同一批骨架，绕线张力差一点，漏感就差20%；屏蔽层少包一层铜箔，共模噪声高15dB；气隙垫片厚0.05mm，磁通饱和点就提前。高频化不是光换芯片就行，铁氧体材料、绕线工艺、浸漆方式，全得跟着变。

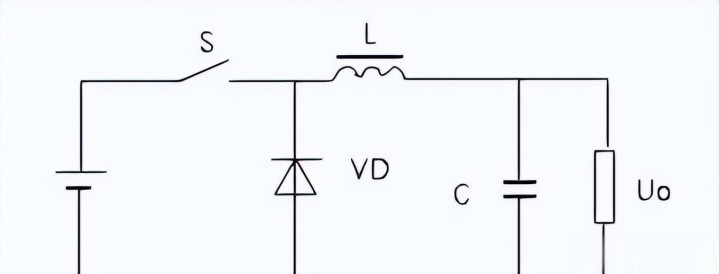

学到最后，最实在的体会是：开关电源没“标准答案”。Buck的电感纹波取30%还是40%，要看负载动态响应；光耦反馈电路里那个补偿电容，仿真是100pF稳定，实板可能要调到220pF才不振荡；同一款主控芯片，用在车载电源里加了-40℃启动电路，用在LED驱动里却去掉，因为灯不冷启动。

所有理论，都得在烙铁、示波器和烧红的MOS管面前低头。

不写了。
